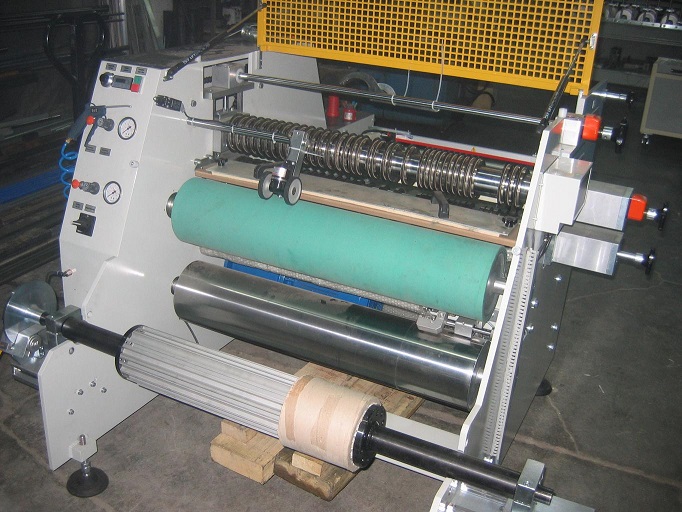

EBSM-702 Станок для резки и намотки ПВХ кромки толщиной до 2 -х мм
 |
|
 |
| Технические характеристики |
| Технические Характеристики | : | |
| Макс. диаметр рулона | : | 700 мм. |
| Макс. ширина рулона | : | 700 мм. |
| Макс. толщина пленки | : | 2 мм для кромки ПВХ |
| Диаметры оси размотки | : | 152 mm (6’’) |
| Диаметры оси намотки | : | 152 mm(6’’) |
| Режущие инструменты | : | дисковые ножи |
| Скорость резки с плавной настройкой | : | регулируется до 60-70 м/мин. (для 2 мм-ой пленки) |
| Общая Мощность | : | |
| Вал с режущим инструментом | : | 7,5 кВт |
| Вал намотки | : | 5,5 кВт. |
| С двигателеми управляемым частотными преобразователями | : | |
| Напряжение | : | 240 /380 В., 50 Гц. |
| Давление воздуха | : | 6 Бар |
| Габариты | : | |
| Ширина | : | 2000 мм |
| Длина | : | 2400 мм |
| Высота | : | 1350 мм |
| Объем | : | 6,48 м3 |
| Вес нетто | : | 1200 кг |
| Вес брутто | : | 1400 кг |
| : |
Техническое Описание:
1.0) Основная ось размотки:
Состоит из пневматически настраиваемой разматывающей оси с пневматической тормозной системой, электронным измерителем длины плёнки (Цифровой Счетчик) и системой ее натяжения.
2.0) Электронная система позиционирования кромки
Посредством этой системы, в процессе размотки возможна точная настройка тормозной силы, а так же линейное передвижение разматывающей оси и транспортировочного ролика налево и направо на ±60 мм для точной настройки краев рулона, не извлекая её из своей оправы.

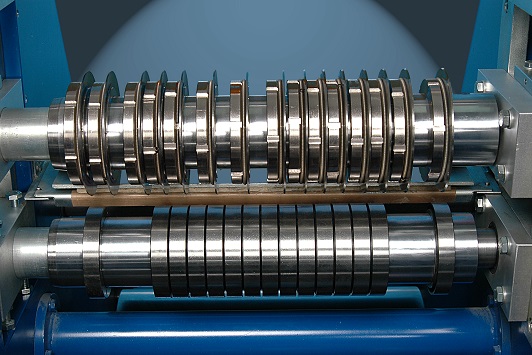

3.0) Отдел разрезания:
Состоит из двух (верхней и нижней), тщательно отшлифованных осей с твердым хромовым покрытием и установленных на них дисковых ножниц. Общее количество верхних и нижних дисков 35 шт., но при необходимости это число можно увеличить.
Верхняя ось вертикально настраивается для компенсации разницы в диаметре режущих инструментов. Нижняя ось в свою очередь горизонтально настраивается перемещением вдоль своей оси для более точной пригонки ножей друг к другу на обеих осях. Эти оси приводятся в движение основным двигателем переменного тока.
Подающие валики, направляющие пленку в отдел разрезания, имеют высококачественное резиновое покрытие.
35 штук Верхние ножи – 150х120х2 мм
35 штук Держатели ножей – 132/120х100х18 мм
35 штук Нижние ножи – 125х100х18
4.0) Отдел намотки:
Состоит из пневматически настраиваемой фрикционной оси с отдельным электрическим перемоточным мотором. Благодаря особому дизайну этой оси исключается провисание пленки при одновременной резке рулонов различной ширины. Подготовка оси намотки для следующего цикла резки не занимает много времени.
Прыгающий гребенчатый вал гарантирует строго параллельную намотку. Перемотка контролируется с высотным положением прыгающим гребенчатым валом и главным двигателем. С целью быстрой насадки и снятия рулонов с оси один его конец оставлен свободным.
Станок оснащен микропроцессором, который контролирует скорость намотки и порезки пленки зависимой от диаметра намотки по гиперболической кривой.
5.0) Электрооснащение
- Электронная и электрическая панель управления с системой аварийной остановки.
- Электронное устройство предохраняющее систему от статического электричества.
- Станок сконструирован согласно стандартам безопасности и нормам ЕС.
