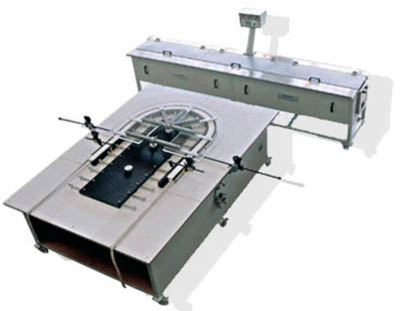

HAMB 6000 Станок для гибки ПВХ арок с использованием горячего воздуха ( c гибочными шаблонами )
 |
Описание:
Принцип сгибания основывается на помещении профиля в специальную систему шаблонов, предварительно смягчая профиль в горячей камере разогретым воздухом.
Станок предназначен для сгибания любых видов ПВХ профилей с боковыми удлинениями. Возможна гибка в виде кольца и арок с малыми и большими радиусами.
Оборудование включает в себя разогревательную камеру, рабочий стол, крепления для зажима, систему форм (шаблонов ), ножку циркуля для настройки радиуса и т.п.
| Технические характеристики |
| Тип Станка | : | HABM 6000 ( с формами ) |
| Размеры нагревательной камеры | : | 3200x600x800 мм |
| Рабочий стол | : | 2800x1800x850 мм |
| Мощность нагревания | : | 12 kВт |
| Напряжение | : | 380 В |
Комплектация станка:
1. Нагревательная камера (из нержавеющей стали):
Камера сконструирована таким образом, что бы с легкостью вкладывать в неё различные виды профилей, такие как рама, створка, дверная створка, импост, штапики и т.д.
Электронная панель управления оснащена переключателями и программируемым таймером.
2. Рабочий стол:
Включает:
Теплостойкую прозрачную панель и чертежи кривых, служащих для настройки и измерения радиуса;
Пневматический пресс.
В процессе сгибания производится параллельное сжатие профиля на рабочем столе. При этом образуется сплошная гладкая поверхность без проявления каких-либо следов на согнутых частях профилей. Движение прессовочной плиты
регулируется ручным пневматическим клапаном.
4 шт. Радиусных шаблонов с телескопическим (раздвигающимся) механизмом для настройки радиуса гибочных шаблонов различных видов ПВХ профилей в виде арок с их боковыми удлинениями, без удлинений (сектор арки) или в виде кривых форм с маленьким или большим диаметром.
Ниже перечислены установочные размеры радиусов:
1 шт. Радиусный шаблон для арок с прямыми боковыми удлинениями. Установочные пределы: R= 300 - 750 мм.
1 шт. Радиусный шаблон для арок с прямыми боковыми удлинениями. Установочные пределы: R= 450 - 1000 мм.
1 шт. Радиусный шаблон для арок с прямыми боковыми удлинениями. Установочные пределы: R= 750 - 1600 мм.
1 шт. Радиусный шаблон для широкого диаметра изгиба. Установочные пределы: R= 1200 - 2500 мм.
1 шт. Радиусный циркуль для настройки радиуса телескопических зажимов, имеющихся на рабочем столе.
1 шт. Зажимной ремень для крепления гибочных шаблонов.
2 шт. Крепления для зажимного ремня.
4 шт. Регулируемых зажимных приспособлений удлиняемых до 200 мм.
2 шт. Раздвигательных опор для боковых удлинений профилей, регулируемые до 700 мм-ой длины.
3. Гибочные шаблоны:
1шт. комплект для рамы ;
1шт. комплект для створки ;
1шт. комплект для штапика.
В комплекте с:
Внешними и внутренними гибочными инструментами 3.000 мм-ой длины.
Камерными заполнителями и заполнителями уплотнительных канавок общей длины 4.000 мм.
Весь комплект гибочных шаблонов изготовливается из стойких к изнашиванию и высокой температуре пластиковых материалов и благодаря специальному дизайну никаких следов на ПВХ профилях не остается.
Материал для изготовления шаблонов - полиэтилен.
По желанию заказчика изготавливаются гибочные шаблоны для любых видов ПВХ профилей ( в комплект поставки не включены - цена шаблонов оговаривается в каждом конкретном случае ).
