Пресс-матрица C640MLT+9ES11+9ES08+30X для раздвижных и распашных AL окон и конструкций
 |
| Технические характеристики |
| Технические характеристики | : | |
| Усилие матрицы | : | 3 000 кг при 8 атм. ( рекомендовано 6 Атм. ) |
| потребление воздуха | : | 32 л / цикл |
| Cкорость движения при 6 Атм | : | 23 мм / сек |
| Рабочий ход матрицы | : | 35 мм |
| Давление воздуха | : | 6-8 атм. |
| Габариты Длина х Ширина х Высота | : | 530 х 340 х 500 мм |
| Вес | : | 85 кг |

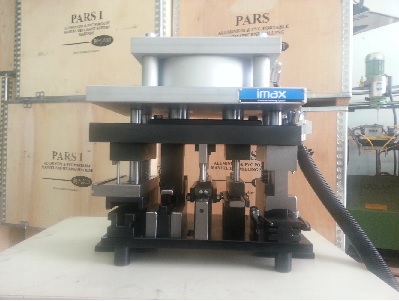

Прессматрица C640MLT+9ES11+9ES08+30X
NISAN
Пресс-матрица С640MLT+9ES/11+9ES/08+30X AZ (Испания), применяется для изготовления раздвижных и распашных лоджий(конструкций) из профиля серии С640 и P400 системы PROVEDAL (Проведал) и аналогичных профильных систем.
Данная модель матрицы кроме прочих пробивает:
- отверстия под угловые соединители 9ES/11 в широком профиле 60мм С640.
- соединительные угловые отверстия в глухой раме С 640/35 и 9ES/08 (9ES/09) в узком профиле 40мм P400 (на схеме - операция G)
- выполняет просекание стыковочного профиля С640/30 в раздвижной конструкции C640 (на схеме - операция H)
Матрица сжимается пневматическим прессом и соединена с пневмо прессом с диаметром поршня 20 см. Пневмоцилиндр пресса установлен в верхней части матрицы, что обеспечивает свободный доступ ко всем рабочим группам.
